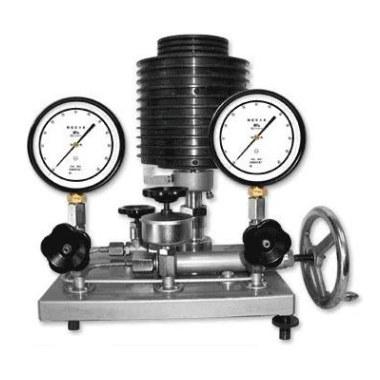

YU-60C活塞式压力计
发布日期：2018-01-15 浏览次数：1664
产品介绍
活塞式压力计（以下简称压力计）主要适用于校验精度等级低于0.25级的精密压力表，亦可用来校验低一等级的活塞式压力计，各种工业用压力表或其他各类压力测量仪器，压力计适合在周围温度为10℃～30℃、相对湿度不大于80%的条件下工作。
主要技术指标
|
准确度等级 |
最大允许误差 |
|
|
0.05级 |
压力值在测量范围下限以下时， |
压力值在测量范围以内时， |
|
0.02级 |
压力值在测量范围下限以下时， |
压力值在测量范围以内时， |
|
基本参数 |
||||||||
|
项目 |
单位 |
YU-60C |
YU-600C |
|||||
|
碳化钨★ |
轴承钢★ |
|||||||
|
标称范围 |
MPa |
0.1～6 |
1-60 |
1-60 |
||||
|
测量范围 |
MPa |
0.1～6 |
6-60 |
6-60 |
||||
|
活塞公称面积 |
cm² |
0.5 |
0.1 |
0.1 |
||||
|
承重底盘及活塞 |
公称质量 |
Kg |
0.510 |
1.020 |
1.020 |
|||
|
产生压力 |
MPa |
0.1 |
1 |
1 |
||||
|
专用砝码▲ |
产生压力 |
Kg |
0.510 |
2.550 |
1.020 |
5.100 |
1.020 |
5.100 |
|
块数 |
块 |
4 |
11 |
4 |
11 |
4 |
11 |
|
|
工作液体及传压介质 |
- |
变压器油（20℃时运动粘度9×10-6～12×10-6m2/s） |
变压器油或葵二酸酯 （20℃时运动粘度 20-25m㎡/S） |
|||||
|
压力计重量（连砝码） |
Kg |
50 |
||||||
|
联接螺帽 |
mm |
M20×1.5 |
||||||
注 1.★指活塞与活塞筒选用材料.
2.▲对YU-600C而言,活塞与活塞筒材质对砝码质量影响情况见下表:
|
|
轴承钢 |
碳化钨 |
|
对砝码质量影响 |
砝码编号测量时, 需按顺序放置砝码 |
砝码不编号测量时, 可以不按顺序编号测量 |
结构与原理
压力计乃是应用静压平衡原理的计量仪器：即活塞本身和加在活塞上的专用砝码重量（G）作用在活塞面积（S）上所产生的压力（P）与液压容器内所产生的压力相平衡，来测定被校验仪表的压力大小：P=G/S 式中G=mg（m：砝码质量，g：重力加速度）产品出厂时g值用标准重力加速度来定。用户使用时g值应该当地重力加速度来定，并按计算值修正砝码G的重量
压力计系由校验泵（压力发生系统）和活塞部分（压力测量系统）两部分组成。
校验泵（压力发生系统）包括手摇压力泵（13）、油杯（1）、进油阀（3）及两个针形阀（2）、（15），在针形阀（15）上装有联接螺帽（8），用以连接被校验的压力表。
活塞部分（压力测量系统）由经过精密研磨后具有精确截面的活塞（5）、活塞缸（4）及与活塞直接相连的承重底盘（7）、承重底盘上的砝码（6）所组成。
校验泵和活塞部分安装在同一底座（14）上与导管（9）相连，中间装有针形阀（2）。整个压力计由四个水平调节螺丝（11）支撑，并借以装于底座上的水平泡（12）用以校准水平位置。

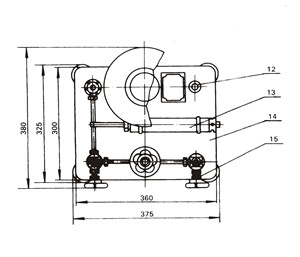

外形尺寸图

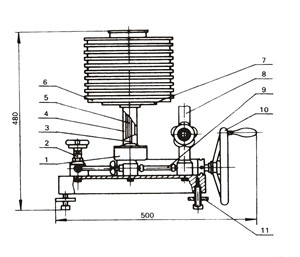

1.油杯 2.针形阀 3.进油阀 4.活塞缸 5.活塞 6.砝码 7.承重底盘 8.联接螺帽 9.导管 10.压力泵手轮 11.水平调节螺丝 12.水平泡 13.手摇压力泵 14.底板 15.针形阀
