D500/7D压力控制器 上海远东仪表厂
发布日期：2018-01-07 浏览次数：2156
D500/7D压力控制器，D500/7DK压力控制器，D500/7D防爆压力控制器
压力控制器简介
上海远东仪表厂生产的D500系列压力控制器采用膜片式传感器，控制灵敏度高。可用于空气等中性气体和水、液压油、润滑油、轻燃油等液体介质。控制器的设定值可调，调节范围0……2.5Mpa。
主要技术性能
|
|
普通型 |
防爆型 |
|
工作粘度 |
<1×10-3m2/s |
<1×10-3m2/s |
|
开关元件 |
微动开关 |
微动开关 |
|
防爆等级 |
无 |
ExedII CT5合格证编号 GYB081089X |
|
外壳防护等级 |
IP65(符合DIN40050,与GB4208中IP65相当) |
IP54(符合DIN40050,与GB4208中IP54相当) |
|
环境温度 |
-5℃～＋40℃ |
-5℃～＋40℃ |
|
介质温度 |
0℃～90℃ |
0℃～90℃ |
|
安装位置 |
|
压力接口垂直向下 |
|
抗振性能 |
D500/7D:40m/s2 500/7DK:20m/s2 |
Max:20m/s2 |
|
重复性误差 |
≤1.5% |
≤1.5% |
|
触点容量 |
AC220V6A(阻性) |
DC250V 0.25A(阻性) 60Wmax AC250V 5A(阻性) 1250VAmax |
工作原理
当工作介质（空气或中性气体，水，液压油，润滑油等）的压力作用在不同的传感压力元器件（膜片、波纹管、活塞）上，通过传感压力元器件产生形变量来反映工作介质的压力大小，并通过栏杆弹簧等机械机构，最终触发或启动控制器内部的微动开关，同时输出检测信号或控制信号。
使用选型
D500/7D切换差不可调压力控制器
D500/7D切换差可调压力控制器
D500/7DK小切换差不可调压力控制器
注：*表示在实际使用时，即使短暂的压力峰值也不能超过此值。
安装图片

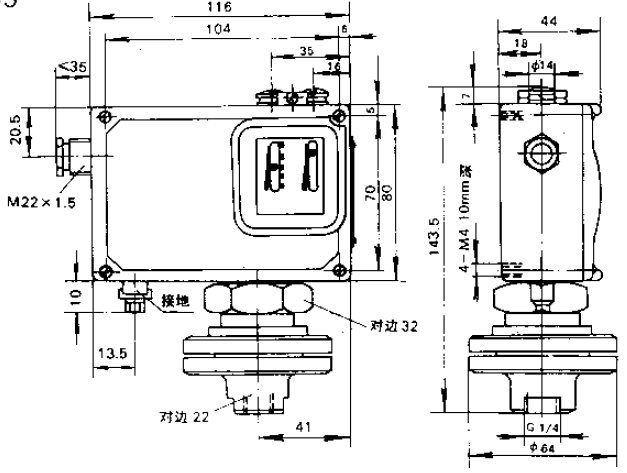

◆外形及安装尺寸，图号（01）普通型

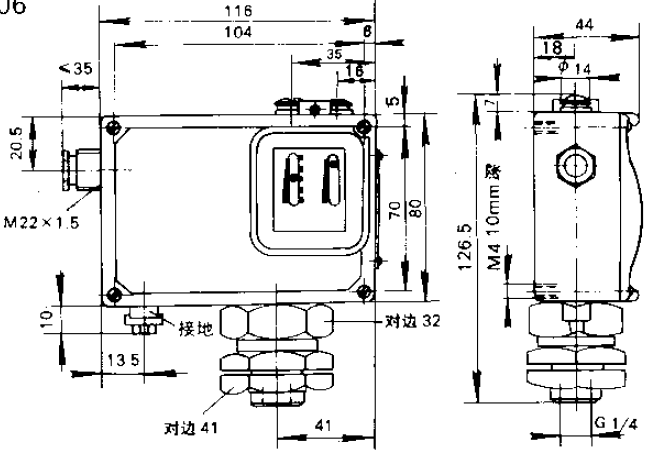

◆外形及安装尺寸，图号（02）普通型

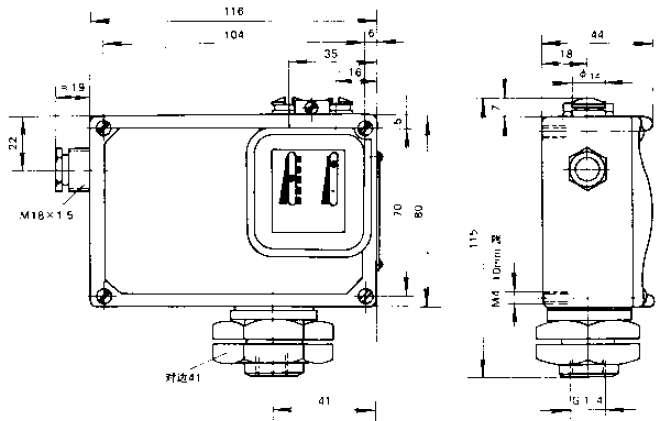

◆外形及安装尺寸，图号（03）普通型

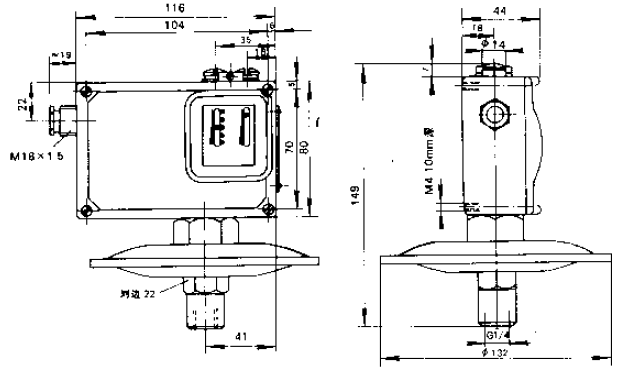

◆外形及安装尺寸，图号（04）防爆型

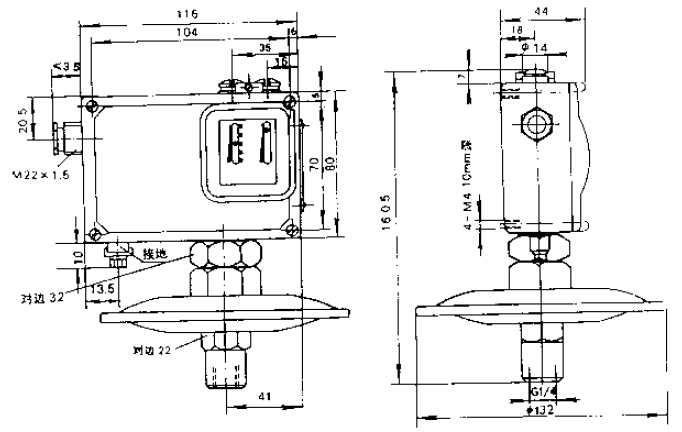

◆外形及安装尺寸，图号（05）防爆型

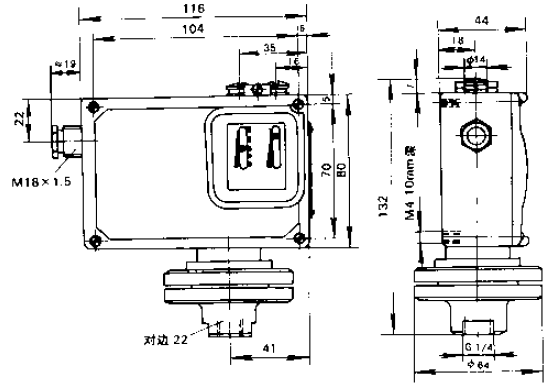

◆外形及安装尺寸，图号（06）防爆型
