上海自动化仪表九厂金属管转子流量计使用选型
发布日期：2018-01-05 浏览次数：1601
LZ金属管转子（浮子）流量计使用选型
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
|
1 公称通径
|
15 20 25 40 50 65 80 100 125 150 (公称通径DN15mm~DN150mm可选) |
|||||||||
|
2 流体方向
|
A：下进上出 B：下进上横出 C：左进右出 D：右进左出 E：下横进上横出 |
|||||||||
|
3 浮子材质
|
0：SUS304不锈钢 1：SUS316L（属特殊订货） 9：其他材质（用户订购时需指出） |
|||||||||
|
4 公称压力
|
A：PN1.6 B：PN2.5 C：PN4.0 D：PN6.3 E：其它（订购时需确定） |
|||||||||
|
5 精度等级
|
5：1.5级 6：2.0级 7：2.5级 |
|||||||||
|
6 显示方式
|
A：大开面指针式 B：大开面指针式+液晶（累积）+电远传 C：侧面型指针式 D：侧面型指针式+电远传 |
|||||||||
|
7 阻尼
|
0：无 1：有 |
|||||||||
|
8 测量范围
|
代码详见选型编码B (流量范围代码) |
|||||||||
|
9 被测介质
|
0：液体 1：气体 |
|||||||||
|
10 附加功能 |
报警：/K |
|||||||||
选型举例：
LZ-25A0B6A0D0表示金属管转子流量计，口径DN25mm，流体方向下进上出，浮子材质304，压力PN2.5，精度2.0级，大开面指针式，无阻尼，流量0.3~3m3/h的液体。
LZ-80C1A5A1B1/K表示金属管转子流量计，口径DN80，流体方向左进右出，浮子材质316L，压力PN1.6，精度1.5级，大开面指针式，有阻尼，流量90~900Nm3/h的气体，带报警。

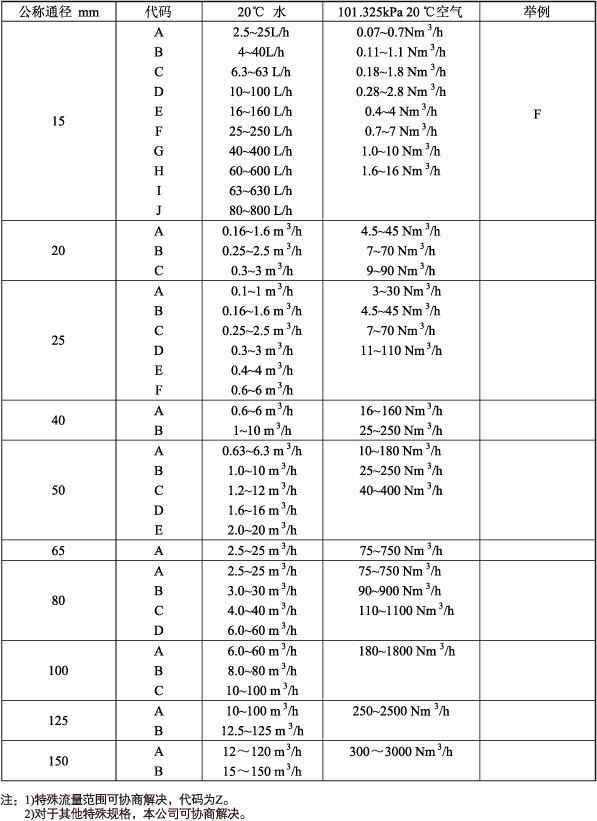

选型编码B（流量范围代码）
以上信息有由上海自动化仪表产品大全（www.zdhyibiao.com)为您提供
