H-47/48-21000气动核级单座调节阀 上海自动化仪表七厂

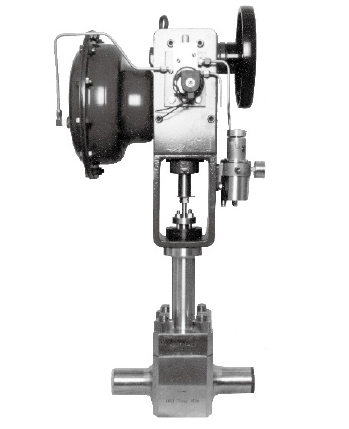

核级气动单座调节阀简介

上海自动化仪表七厂的H-47/48-21000系列核级气动单座调节阀是由∑F执行机构和21000系列单座阀两部分组成。ΣF执行机构是常规的弹簧薄膜执行机构和一个力放大系统的组合，它利用杠杆放大原理，使执行机构的输出力放大2.6~5.2倍，21000系列单座阀采用顶端导向机构，确保阀芯稳定操作。该系列调节阀通用性好，可适用于核电厂含硼等离子等流体的控制。

主要特点

◆具有各种阀芯，包括快速更换阀芯，低容量阀芯，低噪声和抗气蚀阀芯，使用面广。

◆采用顶端导向机构，导向面积大，稳定性好。

◆泄漏量小。

◆配有ΣF执行机构，能承受高压差。

◆阀芯、阀座的密封面可对焊钨铬钴硬质合金，提高调节阀的使用寿命。

工作原理

气动单座调节阀由执行机构和单座调节阀组成。执行机构是常规的弹簧薄膜执行机构和一个力放大系统的组合，它利用杠杆放大原理，使执行机构的输出力放大2.6~5.2倍，它按控制信号压力的大小产生相应的推力，推动调节机构动作。阀体是气动调节阀的调节部件，它直接与调节介质接触，调节该流体的流量。

使用选型

核级气动单座调节阀使用选型

型号举例：

H-48-21100表示反作用仿形轮廓线性的核级气动单座调节阀

H-47-21725表示正作用低噪声、抗气蚀螺纹连接的核级气动单座调节阀

以上提供并非完整资料，如需完整的详细资料请联系我们
