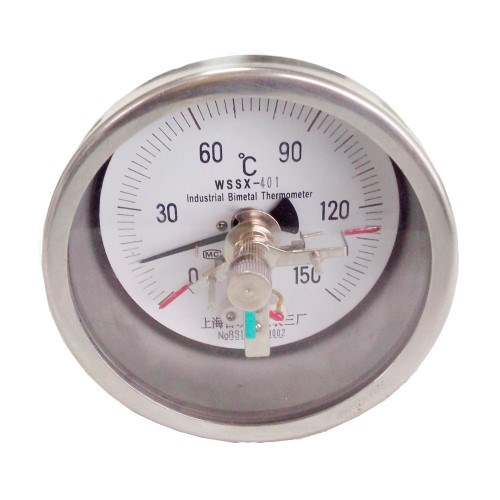

WSSX-401轴向型电接点双金属温度计
发布日期：2017-12-24 浏览次数：1772
双金属温度计简介
上海自动化仪表三厂生产的WSS系列万向型双金属温度计是用于测量中、低温的现场检测仪表，它具有易读数，安全可靠，使用寿命长等优点，可以直接测量工业生产过程中-80℃~600℃范围内的液体、气体和蒸汽等介质的温度。
主要技术参数
测量范围：-80~600℃
精度等级：1.0级，1.5级
标度盘公称直径：60mm，100mm，150mm
响应时间：≤35S
使用环境温度：室内-25~55℃；室外-40~85℃
相对湿度：5~100%
防护等级：IP65
执行标准 JB/T8803-1998 GB3836-83
工作原理
双金属温度计是利用两种不同金属的膨胀系数不同的原理而工作的。将双金属片绕制成螺旋管状的一端被固定，另一自由端与指针连接，随着温度的变化而转动，并带动指针在表盘上显示对应的温度。
使用选型
电接点双金属温度计使用选型：
|
W |
S |
S |
X |
- |
6 |
7 |
8 |
9 |
|
|
W |
温度仪表 |
||||||||
|
S |
双金属膨胀式 |
||||||||
|
S |
双金属 |
||||||||
|
X |
电接点 |
||||||||
|
- |
|
||||||||
|
6 表盘直径
|
4：Φ100mm |
||||||||
|
7 结构形式
|
0：轴向型 亦称角型 1：径向型 亦称直型 8：万向型 5：热套式轴向型 亦称抽芯式角型 6：热套式径向型 亦称抽芯式直型 7：热套式万向型 亦称抽芯式万向型 |
||||||||
|
8 安装方式
|
1：可动外螺纹接头 2：可动内螺纹接头 3：固定外螺纹 4：法兰连接 5：卡套螺栓连接 |
||||||||
|
9 类型
|
B：防爆型 N：耐振性 |
||||||||
选型举例：
WSSX-401 表示电接点双金属温度计，表盘Φ100mm，轴向型，可动外螺纹连接
WSSX-412B 表示防爆电接点双金属温度计，表盘Φ100mm，径向型，可动内螺纹连接
WSSX-483N 表示耐振电接点双金属温度计，表盘Φ100mm，万向型，固定外螺纹连接
另外还需要提供插深和使用温度
