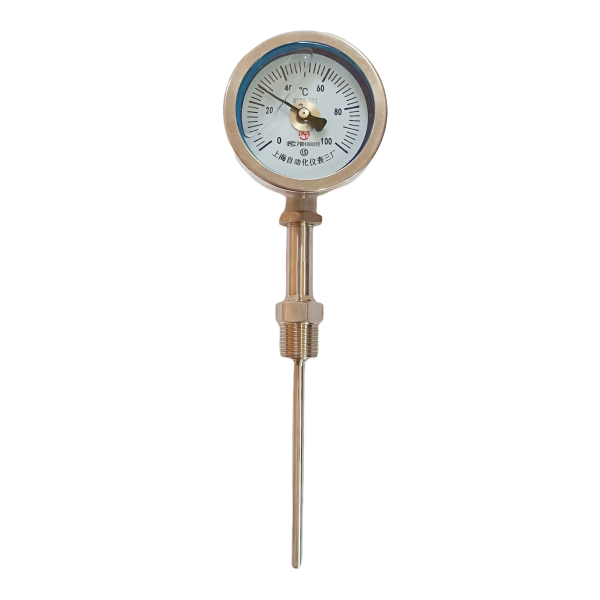

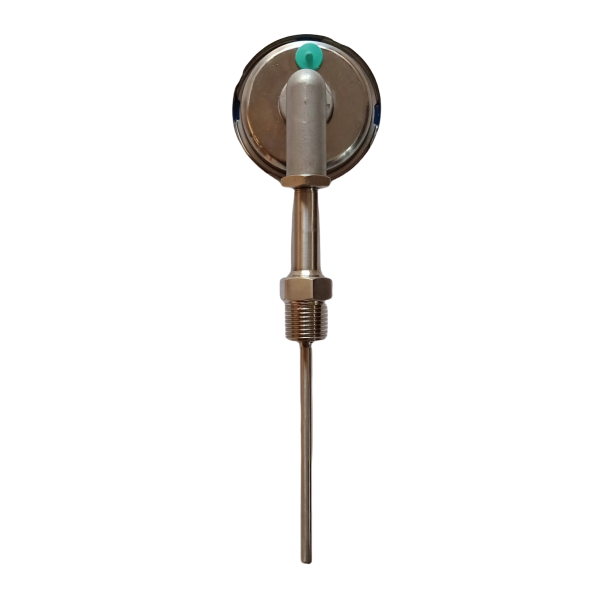

WSS-311Y/WSS-311N/WSSN-311耐震型双金属温度计
发布日期：2025-04-07 浏览次数：258
产品简介
本厂生产的又金属温度计其保护管、节头、锁紧螺栓等均采用1Cr18Ni9Ti材料，表壳采用铝板拉伸成型经切削加工表面黑色电泳处理，表盖与表盒采用环型双层橡胶圈螺纹密封锁紧结构，故仪表整体防水防腐性能良好，径向型仪表采用弯管型结构，外型新颖、轻巧、美观与众不同。
双金属温度计是用于测量中，低温的现场检测仪表，可用来直接测量液化和气体的温度。与玻璃水银温度计相比具有无汞害、易读数、牢固耐用等优点。
工作原理
双金属温度计是利用绕制成螺旋管状的双金属片一端被固定，另一自由端与指针针连接，随着温度的变化而转动，并带动指针旋转指示温度的单针式指示温度计。
主要技术特性
测温范围：-60-50℃
精确度等级：1.5级，基本误差：限为量程的1.5%
温度计指示部分：（按温度计标度盘的外径表示）分φ60、φ100、φ150mm.
尾管长度：100－2000mm。
尾管直径：分别为φ6、φ10、（尾管长度100－1250mm时）φ12（尾管长度在1250－2000mm时）
安装部分螺纹:M16X1.5;M27X2;G1/2;G3/4.尾管及固定螺栓节头等材质均为1Cr18Ni9Ti不锈钢，耐压6.4MPa。
防水性能：温度计的外壳应能承受距离5米处用喷嘴直径25毫米的水龙头的喷水（喷嘴出口前水压不小于心不2公斤/厘米2）历时5分钟，不得有水渗入温度计外壳内部。符合IP65标准。
型号表示
|
W |
S |
S |
规格 |
内容 |
||||
|
温 度 仪 表 |
金 属 膨 胀 式 |
双 金 属 |
X |
|
带电接点 |
|||
|
|
- |
|
|
|||||
|
|
3 |
|
φ60 |
|||||
|
4 |
|
φ100 |
||||||
|
5 |
|
φ150 |
||||||
|
标 度 盘 公 称 直 径 |
0 |
|
角型?亦称轴向型 |
|||||
|
1 |
|
直型?亦称径向型 |
||||||
|
8 |
|
万向型 |
||||||
|
5 |
|
热套式角型 |
||||||
|
6 |
|
热套式直型 |
||||||
|
7 |
|
热套式万向型 |
||||||
|
结 构 形 式 |
1 |
可动外螺纹接头 |
||||||
|
2 |
可动内螺纹接头 |
|||||||
|
3 |
可动法兰 |
|||||||
|
安装方式 |
|
|||||||
|
W |
S |
S |
□ |
- |
□ |
□ |
□ |
|
工作条件
|
温度计型式 |
工作场所 |
温度℃ |
相对湿度％ |
|
普通 电接点型 |
掩蔽场所 |
-25～+55 |
5～100％ |
|
户外场所 |
-40～+85 |
5～100％ |
|
|
|
-40～+55 |
〈85 |
|
|
为保证温度计的正确发汛、读数、应避免在震动或脉动的场合下使用 |
|||
