LPX系列型消气器
发布日期：2020-10-08 浏览次数：1078
LPX系列型消气器（上海自动化仪表九厂）
产品简介

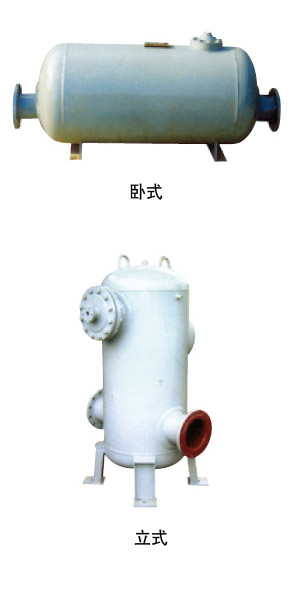

LPX系列型消气器分卧式（LPXF型）和立式（LPXL型）两种。是与流量计配套使用的一种辅助设备，用来分离和排除被测液体中所含有的气体。由于大多数情况下，被测液体都不同程度地含有各种气体，若让这些气体进入流量计，便会影响流量计的计量精度，故在流量计量系统中，特别是高精度的计量系统中，消气器往往是不可缺少的组成部分。
主要技术指标
|
公称通径 |
最大流量 |
工作压力 |
介质温度 |
介质粘度 |
最大压力 |
|
50 |
25 |
1.6 2.5 |
0～120℃ |
3～150 |
0.07 |
|
80 |
60 |
||||
|
100 |
100 |
||||
|
150 |
250 |
||||
|
200 |
400 |
||||
|
250 |
600 |
||||
|
300 |
1000 |
||||
|
350 |
1600 |
注：1、温度大于120℃，为特殊订货 2、公称压力4.0MPa、6.3MPa为特殊订货。

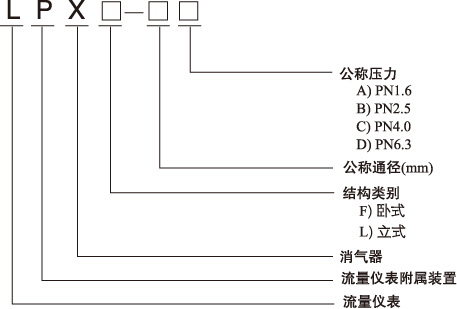

型号表示
外形及安装尺寸

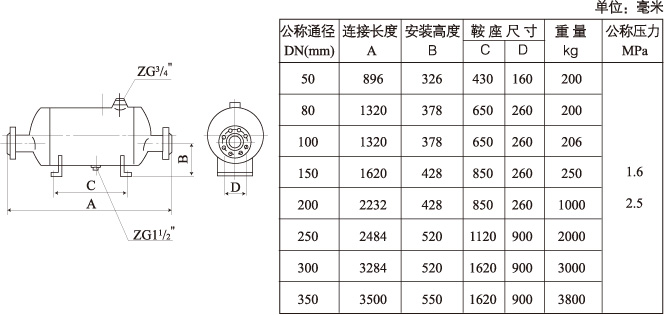

●卧式消气器的外形与安装尺寸

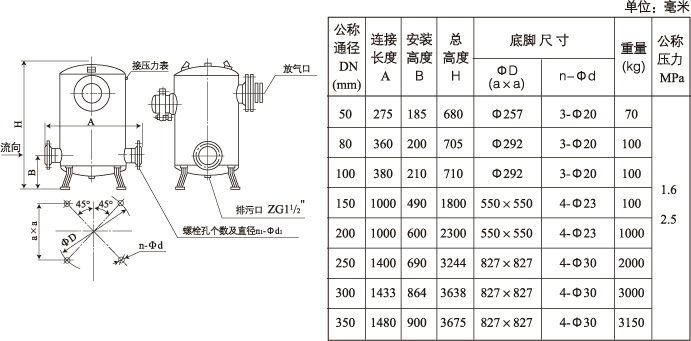

●立式消气器的外形与安装尺寸

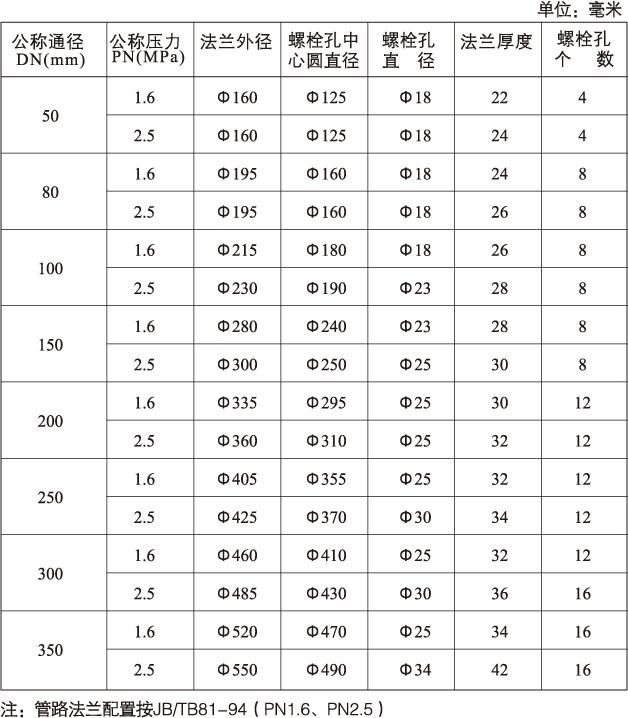

法兰类型和连接尺寸
安 装
消气器应安装在过滤器和流量计前，并尽量靠近流量计。安装前应将管道内污物、垃圾、焊渣等清除干净，且应设置旁路管道。一般按如下形式安装。
说明：
1.为了确保工作场所的安全，由消气器排出的气体必须用排气管道，将其排放到安全地点，绝不允许排放在室内。
2.为了充分发挥消气器的工作性能，须在计量管线的排出端安装一背压阀或使管道有一升高量，以产生一个0.015MPa～0.03MPa的背压，背压大小视流量状态而定。一般情况下其背压取为0.022MPa。管道升高量由下式求得：
h=2.2/r
式 中：h-管道升高量(m)
r-被测液体的密度(g/cm^3)
