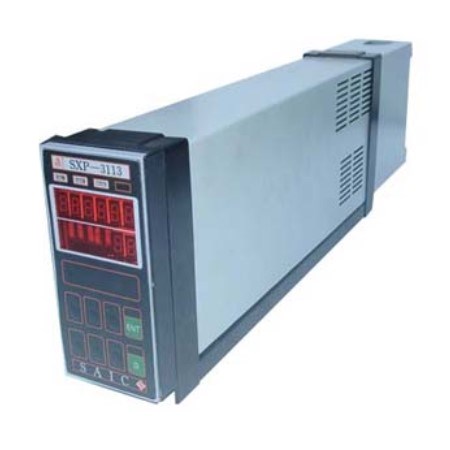

SXP-3113型智能流量积算仪

SXP-3113型智能流量积算仪（上海自动化仪表九厂）

产品简介

SXP-3113型智能流量积算仪(以下简称积算仪)，不仅适用于所有能产生脉冲信号的流量变送器，还可适用于跟流量成正比输出的模拟型流量变送器，可同时接收温度、压力模拟补偿信号，实现对各种介质的流量积算，特别是在蒸汽测量方面，增加了对蒸汽热量的测量功能，积算仪不仅能显示蒸汽的流量、质量总量，还能显示蒸汽的焓、热量总量，使积算仪更适合于对蒸汽流量进行贸易结算的领域。积算仪采用模块化结构，用户可以根据实际的使用需要增加或减少功能模块，达到仪表使用的最佳配置。

本积算仪配置了以下功能模块：

1.为脉冲输出型流量变送器所配套的脉冲输入模块；

2.为模拟输出型流量变送器配套的模拟输入模块；

3.为4～20mA电流或1～5V电压输出的温度变送器所配套的温度模块；

4.为4～20mA电流或l～5V电压输出的压力变送器所配套的压力模块；

5.即时打印模块；

6.电流输出模块；

7.电源模块(交流220V模块)

经过各种功能模块的配套可以对液体、饱和蒸汽、过热蒸汽、一般气体进行计量，可实现下列功能：

·显示流体的体积总量(L，m^3，10^3m^3)

·显示流体的质量总量(kg，t，10^3t)

·显示蒸汽的热量总量(MJ，GJ，10^12J)

·显示蒸汽的密度值(Kg/m^3)

·显示蒸汽的焓值(KJ/kg)

·显示流体的质量流量及百分比(Kg/h，％)

·显示流体的体积流量及百分比(m^3/h，％)

·显示温度、压力测量值(℃，kPa)

·显示积算仪的各种参数设定值；

·输出4～20mA或0～10mA的直流电流信号；

·可以实现非在线的温度、压力补偿;

·具有密码锁功能，对积算仪参数进行锁定，防止参数任意更改;

·具有温度、压力的断线、超限报警，流量的超限报警。

积算仪选用了MCS-5l系列的8031芯片及键盘显示芯片8279等，采用了“Watchdog”等一定的抗干扰措施，性能稳定可靠，操作方便，广泛用于石油、化工、冶金、电讯等行业对液体、饱和蒸汽，过热蒸汽，一般气体等流体进行流量积算。

本产品标准号：Q/TDSM 10-2005

主要技术指标

脉冲型输入信号

输入阻抗：≥3kΩ

频率：10-3000Hz

幅度：正弦波：幅值≥0.5V

脉冲波：低电平0～2V，高电平9～24V

波形：正弦波和脉冲波

模拟型输入信号：4～20mA或l～5V

温度、压力补偿信号：4～20mA或1～5V

输出信号：4～20mA或0～10mA

负载电阻：4～20mA：≤250Ω；0～10mA：≤750Ω

环境温度：0～+40℃

相对湿度：≤85％

供电电源：交流220(+10%~-15%)V，50±5％Hz

重 量：约3kg

温度、压力信号输入、参数、精度见下表

注：qL为流量理论值；VL为体积理论值；ML为质量总量理论值；QL为热量总量理论值；d为最末一个显示单位；Im为电流输出满度值。

模拟输入型的各种基本误差在原误差限基础上再加0.1%Fs(Fs为流量变送器的满度值)

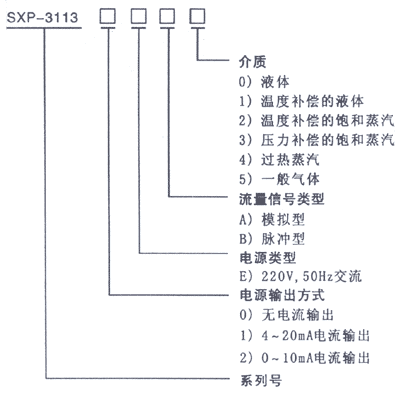

型号表示

面板各部表示

外形及开孔尺寸

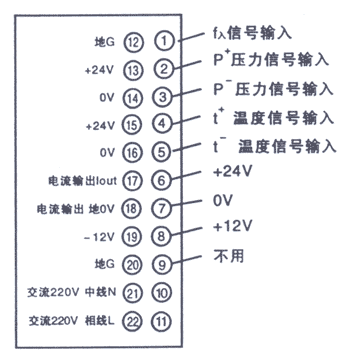

接线端子图

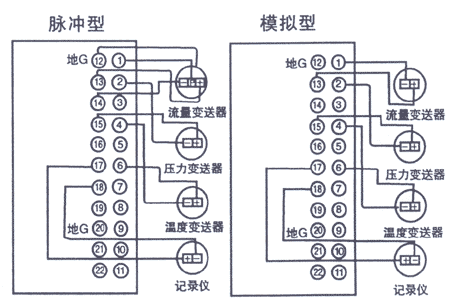

接线图（以旋涡流量计为例）
