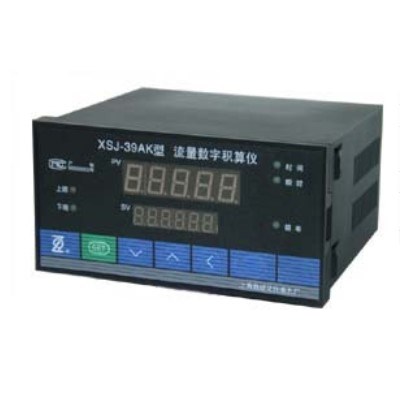

XSJ-39A流量积算仪
发布日期：2020-10-06 浏览次数：1104
流量积算仪（上海自动化仪表九厂）
产品简介
XSJ-39A系列（XSJ-39A型，XSJ-39AK型，XSJ-39AI型，XSJ-39AIK型）型流量数字积算仪是以单片微机芯片为核心的新型化仪表，能与涡轮、旋涡、旋转活塞、腰轮等能产生电脉冲信号或标准直流电信号的流量仪表配套，实现远传显示、控制，用于无需补偿的场合。
可实现下列功能：
·同时显示瞬时流量和累积流量
·断电保护数据
·有两路继电器触点信号输出，实现上、下限报警或定量控制
·输出4～20mA、0～10mA或l～5V、O～5V标准直流电信号
本积算仪具有性能稳定、可靠、精度高、反应快、操作维修方便等特点。
本产品标准号：Q31/0114000094C007-2017
主要技术指标
|
累积容量： |
十一位数码管显示，最大99999999999 |
|
累积流量基本误差： |
≤±0.2％ |
|
定量控制量的基本误差： |
≤±0.1％ |
|
瞬时流量： |
五位数码管显示，最大19999 |
|
瞬时流量基本误差： |
≤±0.3％ |
|
电脉冲输入信号 |
|
|
频 率： |
1Hz～5000Hz |
|
幅 值： |
0.8V～24V |
|
波 形： |
正弦波或矩形波 |
|
电流信号： |
4～20mA |
|
输出信号： |
|
|
标准直流信号： |
4～20mA或1～5V |
|
电流基本误差： |
≤±0.5％F.S |
|
反应时间： |
≮3s |
|
触点输出： |
两路继电器触点(常闭) |
|
容量为： |
交流220V，0.5A；直流24V，1A |
|
失电数据保护时间： |
累积量≮2年 设定参数≮10年 |
|
工作条件: |
|
|
环境温度： |
0～+40℃ |
|
相对湿度： |
≤85％ |
|
供电电源： |
220V AC，50Hz24V DC(特殊订货) |
|
耗电功率： |
＜5W |
|
重 量： |
约1.5kg |

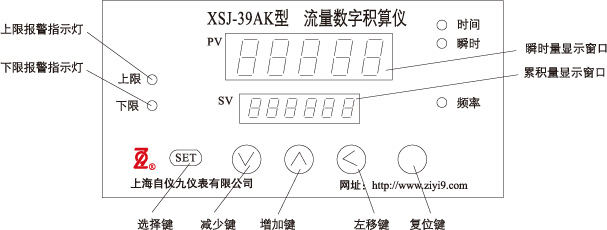

面板各部表示

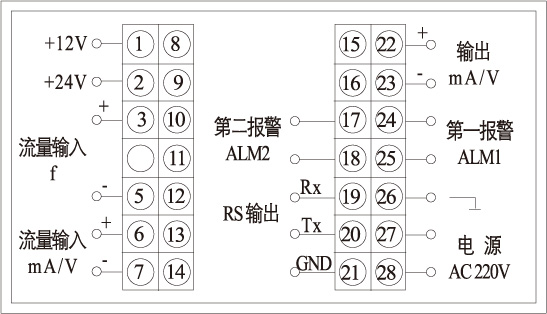

接线端子图

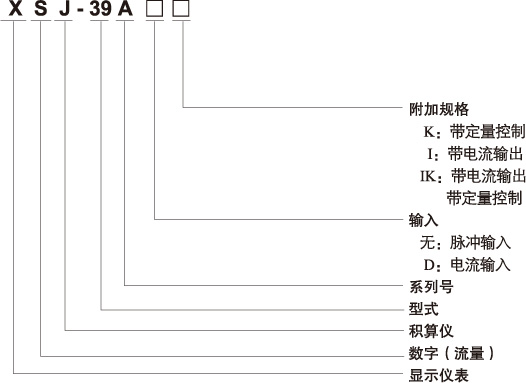

型号表示

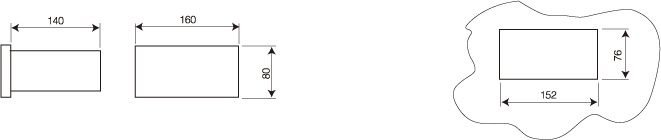

外形及安装开孔尺寸
