LPJ光电式电脉冲转换器

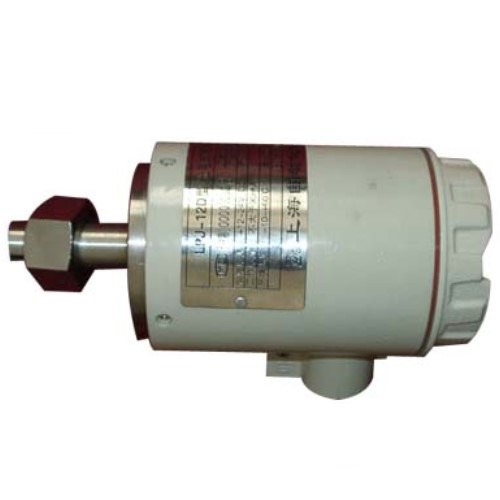

光电式电脉冲转换器（上海自动化仪表九厂）

产品简介

    LPJ-12D型光电式电脉冲转换器是一种新型的隔爆型光电转换器，主要功能是把各种流量计输出轴的角位移转变成电脉冲信号远传到相应的接收仪表。该转换器可以在12～24V电压范围内工作，信号以方波形式分三路输出，供显示仪表对流过流量计的流量进行计量。

    LPJ-12D/FI型光电式转换器，除具有LPJ-12D的功能外，还具有输出模拟信号4～20mA功能，能同时输出流量脉冲信号及标准直流电流信号远传给接受仪表。

本产品标准号：Q31/0114000094C004-2017

主要技术指标

转速适应范围：2～480r/min

转换器输出

A、B、P*信号：1000次/转

高电平≥V DD-2V

低电平≤1V

lout信号： 4～20mA标准直流电流信号(负载电阻250Ω)*

Z信号： 1次/转

高电平≥V DD-2V

低电平≤1V

转换器供电：12～24V DC(LPJ-12D型)

24V DC(LPJ-12D/FI型*)

环境条件  温 度：-10～+60℃     相对湿度：≤85％

防爆等级：dⅡBT4

重 量：约1.5kg

注：带*功能者为LPJ-12D/FI型转换器

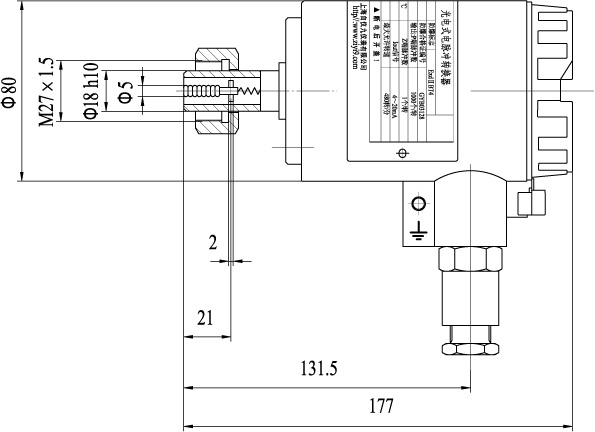

外形及安装尺寸 (单位：mm)

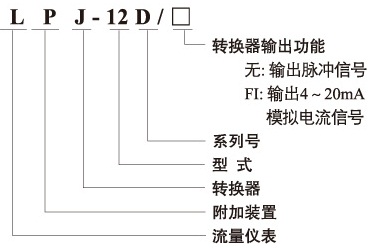

型号表示

接线端子图

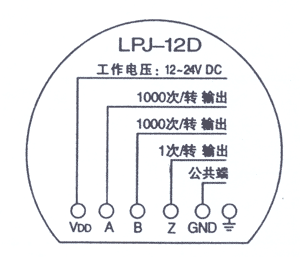

LPJ-12D型

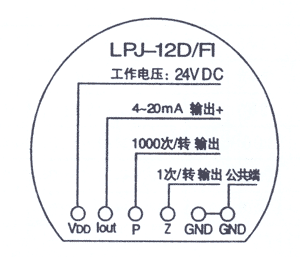

LPJ-12D/FI型
