LHS螺旋流量计

发布日期：2020-09-07 浏览次数：1062

产品简介

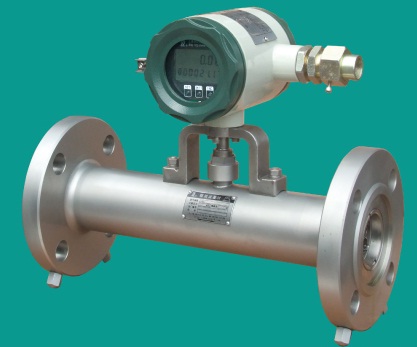

LHS型螺旋(单转子)流量计（以下简称流量计），专为测量原油及其他有较宽的粘度范围的流体而设计，主要用于高含砂高含水原油、含油污水、柴油、汽油、轻质油的高精度流量计量。

产品特点：

1、螺旋转子：允许精确测量很宽的粘度范围的流体，降低蜡和其他粘附的影响。

2、不锈钢计量部件：采用了不锈钢材料，避免在含水量高或有其他腐蚀性成分时流量计被剧烈腐蚀；

3、坚固的耐磨材料轴承系统：轴承采用了耐磨材料，坚硬耐磨，独特的设计保证轴承不会被砂石挤伤；

4、即使转动部件被卡住不转，流体同样可以通过流量计，不会造成堵塞后管道压力骤然升高；

5、根据用户需求与流量计一体安装的各类流量转换器可以显示不同的读数方式，方便用户读数，同时输出脉冲信号或标准电流信号（附加配置），可以传输给远端的显示仪表或计算机进行信号处理。

6、结构轻巧，安装方便。

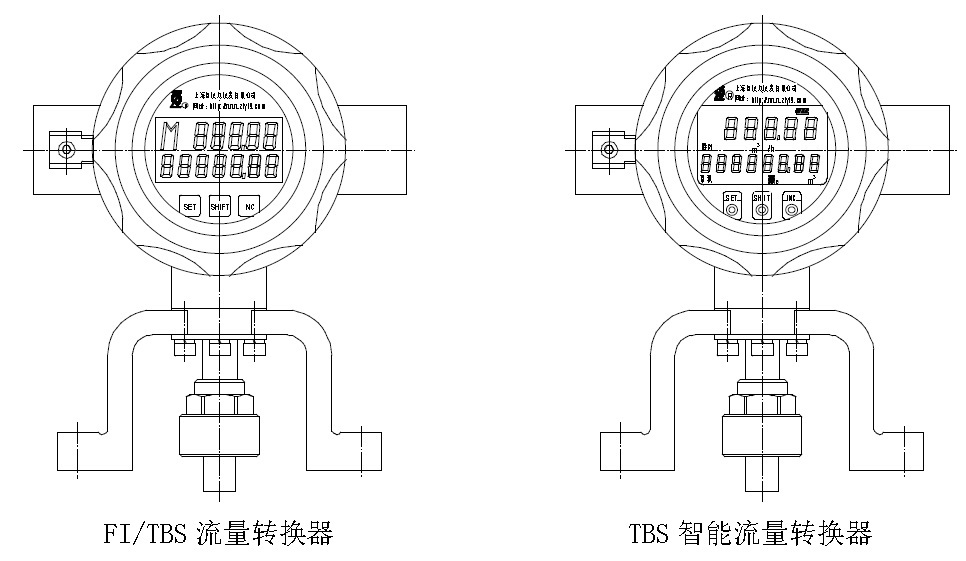

LHS型系列螺旋(单转子)流量计可根据用户的需要来配置不同的流量转换器，以实现不同的功能：

● FI/TBS型流量转换器，现场液晶显示瞬时流量（5位显示）和累积总量（7位显示）；

● FI/ TBT型流量转换器，现场液晶显示累积总量（12位显示）；

● FI/TBL型流量转换器，现场液晶显示瞬时流量（5位显示）和数字流量百分比（4位液晶显示）。

以上配置能输出脉冲信号、标准直流电流信号（4～20mA），对后者请注明满度流量值。

● TBS型智能流量转换器，现场液晶显示瞬时流量（5位显示）和累积总量（8位显示），内置干电池，在无外供电现场流量计能进行计量，带分段修正功能。

该配置在外供电情况下能输出脉冲（原始或定标）信号、RS485通讯信号。

流量计结构简单，运动部件少，性能稳定、可靠，精度高，即使发生故障也不会阻塞管道，检修方便，对流量计前后直管段要求不高。流量转换器具有失电数据保护，耗电省，安装、使用、操作简单方便。

本产品标准号：Q31/0114000094C010-2017

本产品执行检定规程：JJG 667-2010 液体容积式流量计检定规程

原理与结构

安装在光滑轴上的螺旋转子在流体推动下转动，转子上的叶片扫过检出装置时，检出装置产生一个电脉冲信号，在一定的流量范围内，电脉冲信号的数量与流量成正比。流量转换器对电脉冲信号进行处理、运算，显示管道内的流体流量。

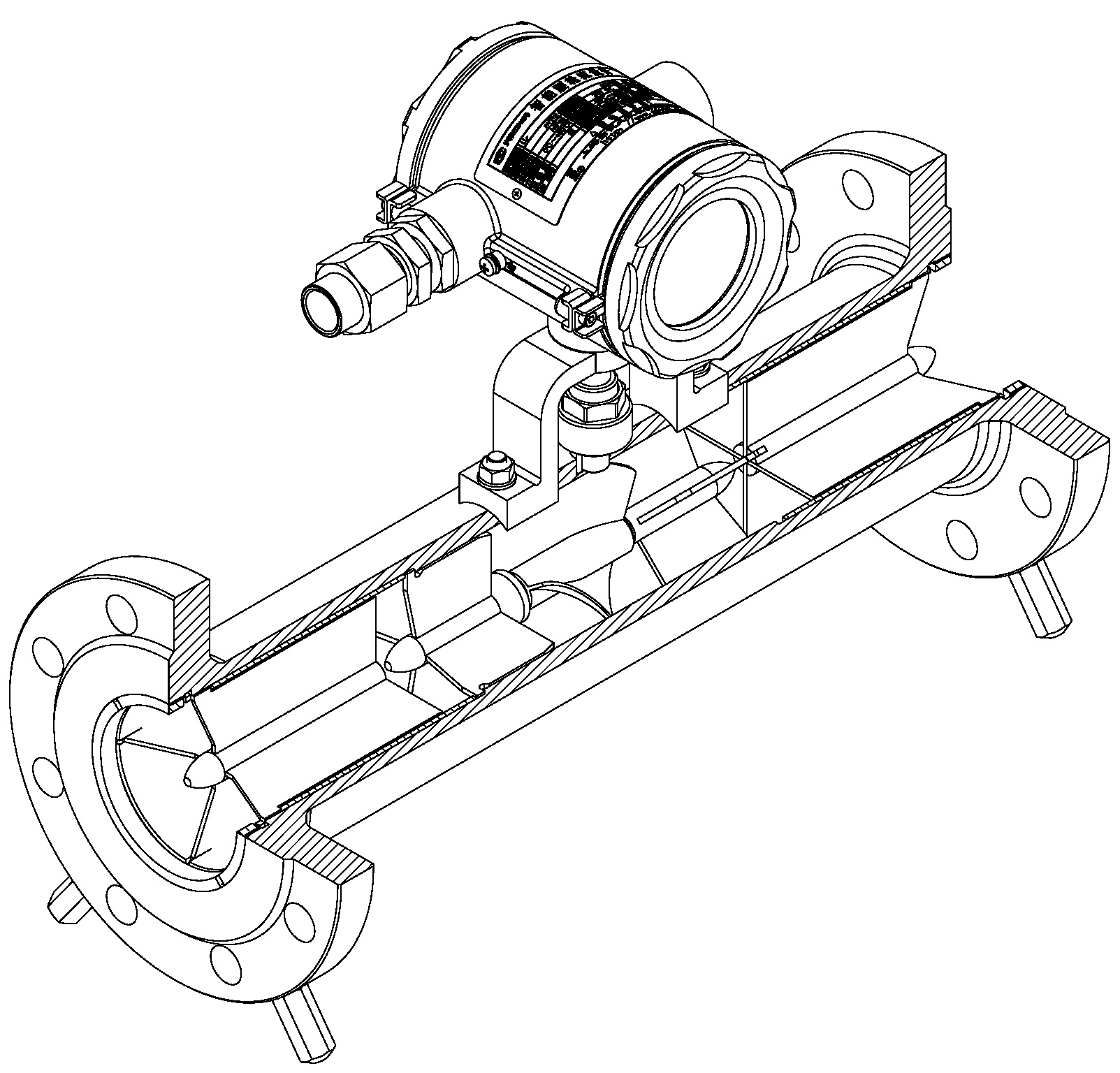

结构简图如右图所示。

技术性能

1测量部分

* 特殊法兰标准可协商解决。

注：化工部法兰标准HG20592-1997在法兰

连接尺寸上与本公司采用标准相同。

2流量范围

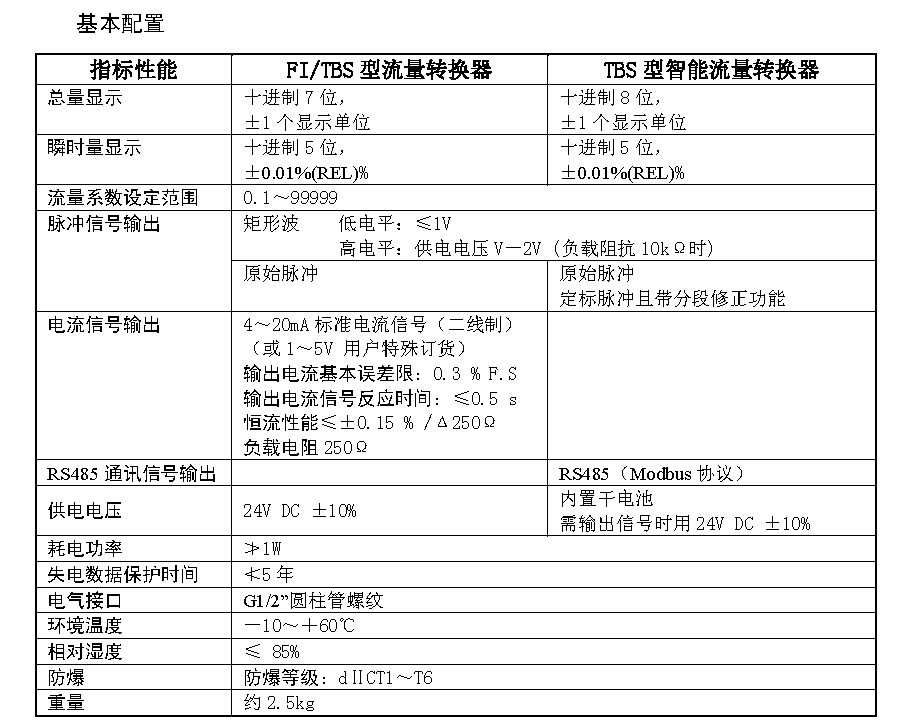

3流量转换器

选型编码

项目及内容	代码										举例
螺旋流量计	LHS-										LHS-
公称通径（mm）	25 (32) 40 50 (65) 80 100 (125) 150 200 250	25 32 40 50 65 80 100 125 150 200 250									100
特征代号(轴承)	普通型(硬质合金轴承) 其他：用户指定需定制		A Z								A
材料（转子）	不锈钢Cr13 双相不锈钢SUS329J1 其他：用户指定需定制			0 1 9							0
公称压力	PN1.6 PN2.5 PN4.0 PN6.3 PN2.0 PN5.0				A B C D E F						B
精确度等级	0.2级 0.5级 1.0级					2 3 4					3
输出	无脉冲信号 4～20mA标准电流信号(FI) RS485						A B C D				C
显示	无现场显示现场显示瞬时流量和数字百分比（TBL）现场显示累积总量（TBT）现场显示瞬时流量和累积总量（TBS）							0 1 2 3			3
防爆等级	无隔爆型（dⅡCT1～T6）								/D
特殊流量	特殊流量									（最大流量）	-90

选型举例：

LHS-100A0B3C3-90表示：螺旋流量计，公称通径：DN100mm，压力等级：PN2.5MPa，精度等级：0.5级，输出：4～20mA标准直流电流信号输出，显示：现场瞬时流量和累积总量显示（FI/TBS型），非隔爆型，最大流量：90 m3/h。
