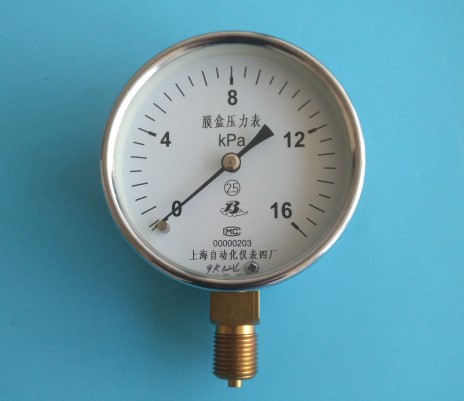

YE-75膜盒压力表
发布日期：2018-03-11 浏览次数：1533
产品简介
YE-75膜盒压力表(上海自动化仪表四厂)适用于测量对铜合金不起腐蚀作用，无爆炸危险的微压和负压。气体广泛应用于锅炉通风和气体管道等设备上，本仪表可以就地安装并现场指示。
主要技术指标
◆标度范围、精确度等级及重量
|
型号 |
标度范围kPa |
精确度等级基本误差限±% |
重量kg |
||
|
正压 |
负压 |
正负压 |
|||
|
YE-75 YE-100 YE-150 |
0-1.6 |
-1.6-0 |
-0.8-0.8 |
2.5 |
0.5 |
|
0-2.5 |
-2.5-0 |
-1.2-1.2 |
|||
|
0-4 |
-4-0 |
-2-2 |
|||
|
0-6* |
-6-0 |
-3-3 |
|||
|
0-10* |
-10-0 |
-5-5 |
|||
|
0-16* |
-16-0 |
-8-8 |
|||
|
0-25* |
-25-0 |
-12-12 |
|||
|
0-40* |
-40-0 |
-20-20 |
|||
注：YE-75、100仅生产*规格
◆工作位置、环境：仪表垂直安装，工作环境温度-25-55℃，相对湿度不大于80%，并且周围空气中不含有腐蚀仪表的有害气体。
◆温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.4%/10℃
◆导（测）压系统及外壳等主要零件的材质
|
零件名称 |
材料牌号 |
|
接头 |
黄铜HPb59-1 |
|
膜盒 |
锡青铜QSn6.5-0.1 |
|
齿轮传动机构 |
铜HPb59-1 |
|
表壳、罩壳 |
冷轧铜板20 |
结构原理
◆仪表由测量系统(包括接头，波纹膜盒等)，传动机构(包括拔杆机构，齿轮传动机构)，指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。
◆仪表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经过拔杆一齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。
外形尺寸 单位（mm)
|
型号 |
D |
H1 |
L |
d |
h |
□S |
|
YE-75 |
￠77 |
71 |
14 |
M16×1.5 |
14 |
□17 |
|
YE-100 |
￠100 |
90 |
20 |
M20×1.5 |
17 |
□22 |
|
YE-150 |
￠150 |
118 |
20 |
M20×1.5 |
17 |
□22 |
