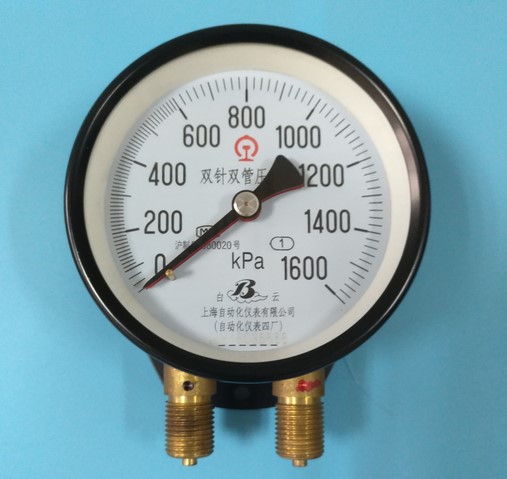

YZS-102双针双管压力表

产品简介

YZS-102双针压力表(上海自动化仪表四厂)主要适用于机车车辆上用来测量液压系统或储气缸内的压力；亦可用于对铜合金及锡铅合金钎焊料无腐蚀性、非结晶和凝固的各种介质的压力测量。仪表可同时测量两个相同或不相同（两者之差一般应不大于标度范围上限值的1/3）的压力。

主要技术指标

◆精确度等级：1.6、1.0

◆测量范围：0~1000；1200；1600；2500KPa

◆使用环境条件：5~60℃，相对湿度不大于80%

◆温度影响：不大于0.4%/10℃（使用温度偏离20±5℃）

◆重量：0.7Kg

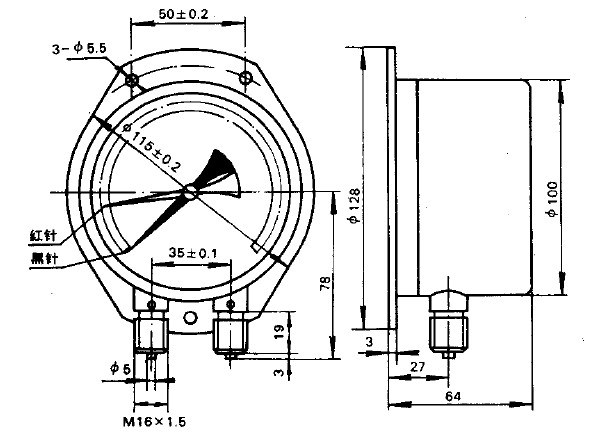

外形尺寸 单位：mm

结构原理

仪表由两套各自独立的测量系统和指示装置等组成。

仪表的工作原理是基于弹性元件（测量系统中的弹簧管）的弹性变形。即在被测介质的压力作用下，迫使两弹簧管之末端各自产生相应的位移，借助于拉杆经齿轮传动机构的传动并予放大，由固定于齿轮轴上的红、黑指针逐将两个被测值分别在度盘上指示出来。
