Y-200普通压力表
发布日期：2018-03-07 浏览次数：1621
产品简介

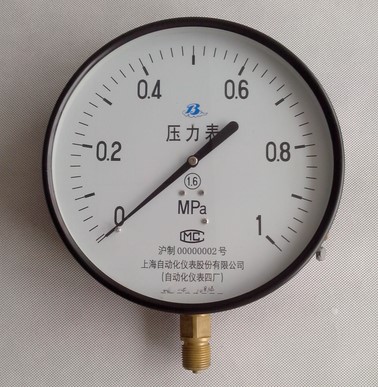

Y-200普通压力表(上海自动化仪表四厂)适用于测量无爆炸危险、不结晶、不凝固及对钢、铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。
主要技术指标
|
型号 |
Y-40
Y-40Z |
Y-60 Y-60Z
Y-60ZT |
Y-100
Y-100ZT |
Y-150
Y-150ZT |
Y-200
Y-250 |
|
公称直径mm |
￠40 |
￠60 |
￠100 |
￠150 |
￠200、￠250 |
|
接头螺纹 |
M10×1 |
M14×1.5 |
M20×1.5 |
||
|
精确度等级 |
2.5 |
1.6 |
|||
|
测量范围 MPa |
0~0.1；0.16；0.25；0.4；0.6；1；1.6；2.5；4；6 |
0~0.6；1；1.6；2.5；4；6 |
|||
|
0~10；16；25 |
0~10；16；25；40；60 |
||||
|
-0.1~0 |
-0.1~0；-0.1~0.06；0.15；0.3；0.5；0.9；1.5；2.4 |
||||
使用环境条件：-40~70℃，相对湿度不大于85%
温度影响：不大于0.4%/10℃（使用温度偏离20±5℃）
主要零部件材质：
接头：铜合金HPb59-1；
弹簧管：磷铜QSn4-0.3；
机芯：铜合金；
外壳--钢板0.8F
结构原理
仪表的测量系统由接头、弹簧管和传动机构组成。通过指针指示仪表读数。
外形尺寸
|
型号 |
D（￠） |
d |
d1（￠） |
L |
d0（￠） |
B |
H |
d2（￠） |
H1 |
H2 |
|
Y-40 |
40 |
M10*1 |
4 |
10 |
|
58 |
23 |
|
|
8.5 |
|
Y-40Z |
40 |
M10*1 |
4 |
10 |
|
44 |
23 |
|
|
0 |
|
Y-60 |
60 |
M14*1.5 |
5 |
14 |
|
56 |
28 |
|
|
10.5 |
|
Y-60Z |
60 |
M14*1.5 |
5 |
14 |
|
56 |
28 |
|
|
0 |
|
Y-60ZT |
60 |
M14*1.5 |
5 |
14 |
72 |
56 |
28 |
5 |
24 |
0 |
|
Y-100 |
100 |
M20*1.5 |
6 |
20 |
|
90 |
42 |
|
|
16 |
|
Y-100ZT |
100 |
M20*1.5 |
6 |
20 |
118 |
83 |
43 |
5.5 |
25 |
24 |
|
Y-150 |
150 |
M20*1.5 |
6 |
20 |
|
116 |
44 |
|
|
16 |
|
Y-150ZT |
150 |
M20*1.5 |
6 |
20 |
165 |
85 |
45 |
5.5 |
27 |
35 |
|
Y-200 |
200 |
M20*1.5 |
6 |
20 |
|
140 |
46 |
|
|
16 |
|
Y-250 |
250 |
M20*1.5 |
6 |
20 |
|
170 |
60 |
|
|
|
