D511/7DN核电1E级压力控制器 上海远东仪表厂

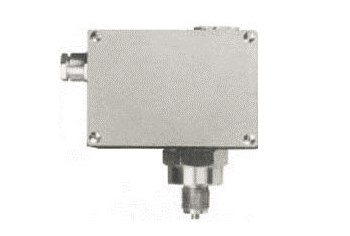

D511/7DN核电1E级压力控制器简介

上海远东仪表厂生产的D511/7DN核电1E级压力控制器采用波纹管式传感器。可用于腐蚀性气体和液体介质。控制器的设定值可调，调节范围-0.1……6.3MPa。

主要技术性能及特点

抗地震：满足大亚湾核电及秦山二期工程要求；耐老化：在45℃环境温度下工作寿命达10年；耐幅照：耐辐照剂量达2*10⁴Gy；耐腐蚀

◆工作粘度：<1×10^-3m²/s

◆开关元件：微动开关

◆外壳防护等级：IP66

◆环境温度：-40～50℃

◆介质温度：0～120℃

◆抗振性能：40m/s2

◆重复性误差：≤1%

◆触点容量：AC220V  6A(阻性)

工作原理

当工作介质（空气或中性气体，水，液压油，润滑油等）的压力作用在不同的传感压力元器件（膜片、波纹管、活塞）上，通过传感压力元器件产生形变量来反映工作介质的压力大小，并通过栏杆弹簧等机械机构，最终触发或启动控制器内部的微动开关，同时输出检测信号或控制信号。

使用选型

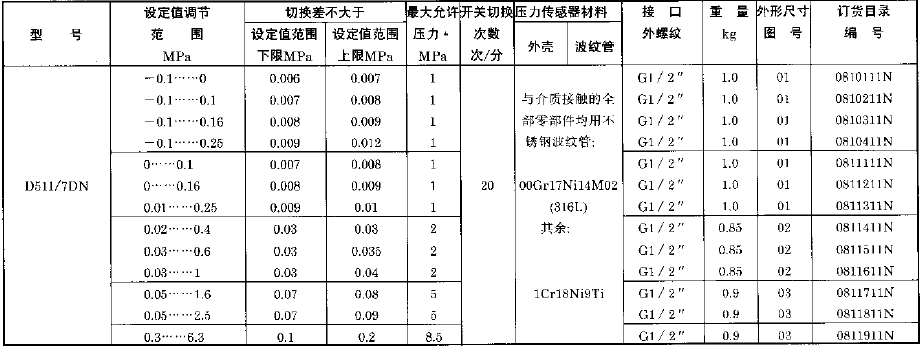

◆D511/7DN切换差不可调压力控制器

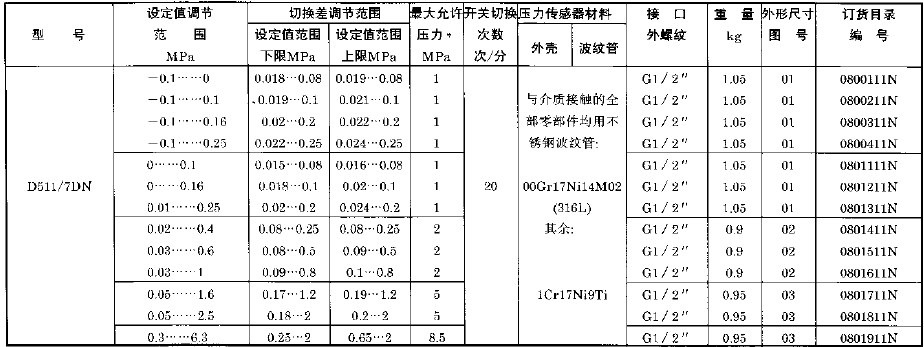

◆D511/7DN切换差可调压力控制器

注：*在实际工作中，即使短暂的压力峰值也不允许超过此值

安装图片

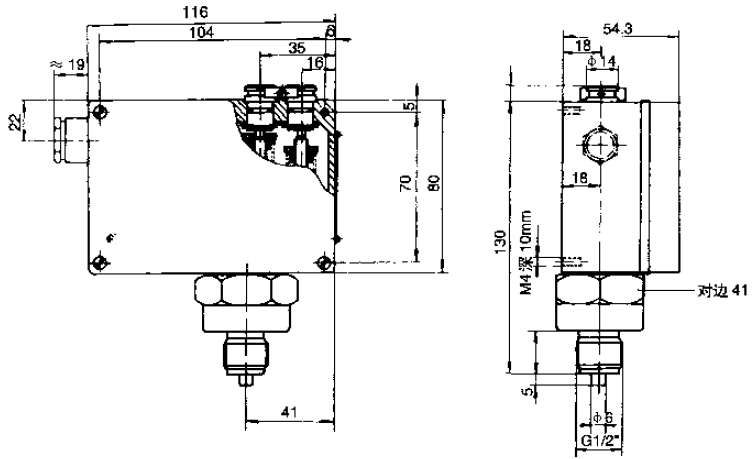

◆外形及安装尺寸，图号（01）

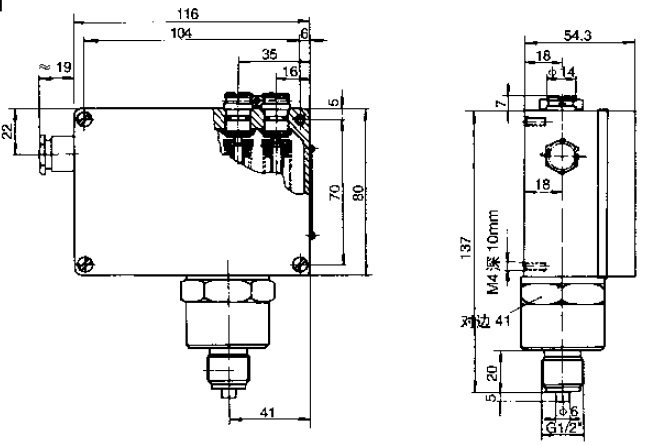

◆外形及安装尺寸，图号（02）

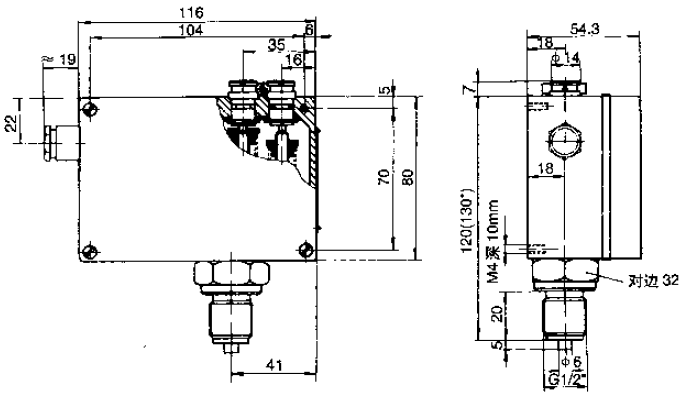

◆外形及安装尺寸，图号（03）
