CPK-20差压控制器 上海远东仪表厂

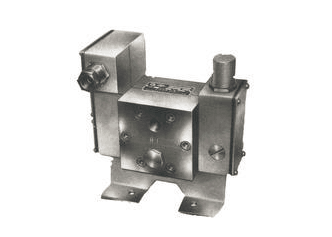

CPK-20差压控制器简介

上海远东仪表厂生产的CPK-20差压控制器采用膜片式传感器，控制灵敏度高，可用于一般气体和液体介质，控制器的设定值控制范围1……250KPa，工作压力范围0……10MPa.

主要技术性能及特点

可用于空气、气体、水、油等介质，控制灵敏度高，高静压低差压。

◆工作粘度：<1×10^-3m²/s

◆外壳防护等级：IP65

◆环境温度：-10℃～55℃

◆介质温度：稳定工作温度0℃～60℃（若温度超出必须有足够长的冷却导压管，一般3米以上）

◆安装位置：最好膜片垂直于水平面

◆加速寿命：10⁵次循环

◆相对湿度：5%~95%

◆抗振性能：Max:10m/s2

◆重复性误差：≤2%

◆触点容量：220VAC   6A(阻性)600VAmax

工作原理

本控制器将介质差压通过膜片变成力值，与作用在杠杆上的设定弹簧力进行比较，其合力通过顶杆使挡块以转轴为支点发生旋转，同时带动转轴旋转，转轴再带动另一杠杆转动，通过这一杠杆使微动开关动作，从而起到二位式控制作用。

使用选型

◆CPK-20切换差不可调压力控制器

注：最大允许工作压力：表示在实际工作中，二个压力口介质的峰值压力不能超过此值。

       最大允许差压指：在实际工作中，允许短暂的最大允许差压存在，由此引起的切换值变化不超过调节范围上限值的8%。

安装图片

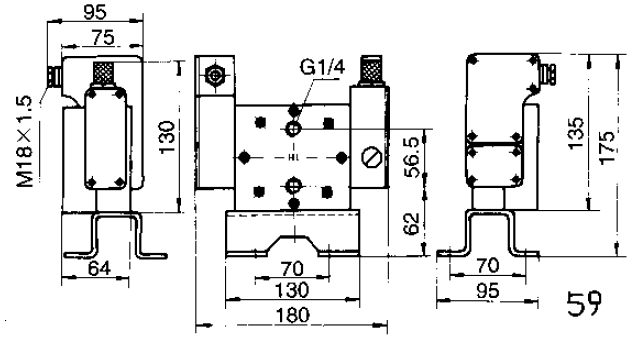

◆外形及安装尺寸，图号（01）

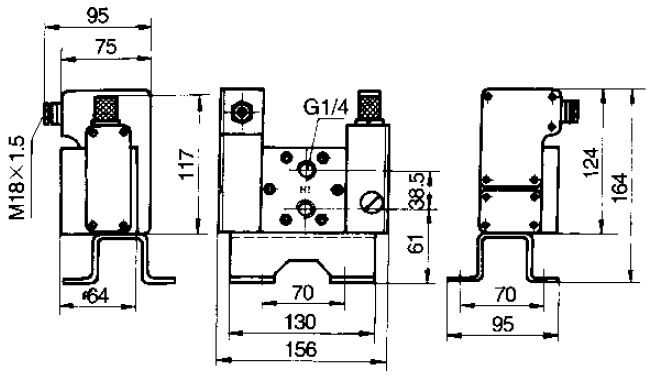

◆外形及安装尺寸，图号（03）
