D500/18D压力控制器 上海远东仪表厂

D500/18D压力控制器简介

上海远东仪表厂生产的D500/18D压力控制器采用膜片式的传感器，可用于空气，气体等中性气体和轻燃油，润滑油液体介质。控制器的设定值可调，调节范围-0.1……1.6MPa.

主要技术性能

本控制系统是超小型设计，允许开关动作频繁率较高100次/分，且抗振性特别好

◆工作粘度：<1×10^-3m²/s

◆开关元件：微动开关

◆外壳防护等级：IP54(符合DIN40050与GB4208中IP54相当)

◆环境温度：-25℃～55℃

◆介质温度：-25℃～80℃

◆安装位置：压力接口垂直向下（允许倾斜15°）

◆抗振性能：Max:100m/s2

◆重复性误差：≤2.5%

◆触点容量：AC220V  6A(阻性)若有特殊需要，订购时请注明

工作原理

当工作介质（空气或中性气体，水，液压油，润滑油等）的压力作用在不同的传感压力元器件（膜片、波纹管、活塞）上，通过传感压力元器件产生形变量来反映工作介质的压力大小，并通过栏杆弹簧等机械机构，最终触发或启动控制器内部的微动开关，同时输出检测信号或控制信号。

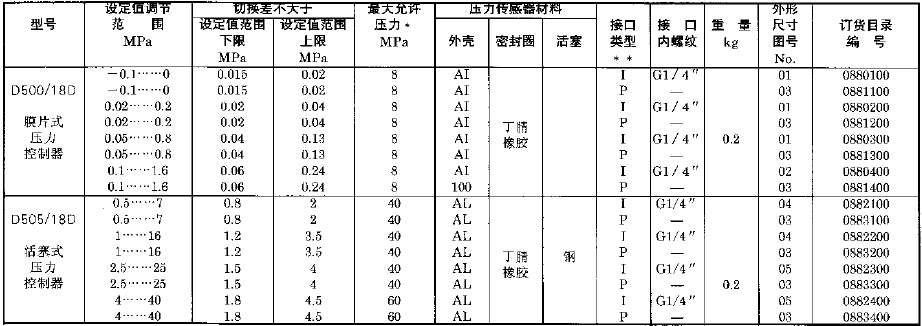

使用选型

◆D500/18D，D505/18D切换差不可调压力控制器

注：*)在实际工作中，即使短暂的压力峰值也不能超过此值；**) I—表示接口为内螺纹，P—表示接口为法兰。

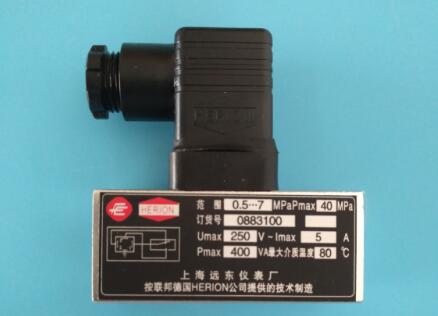

安装图片

◆外形及安装尺寸，图号01，A=15；图号02，A=9；图号04，A=6；图号05，A=7

◆外形及安装尺寸，图号（03）
