D520M/7DD防爆差压控制器

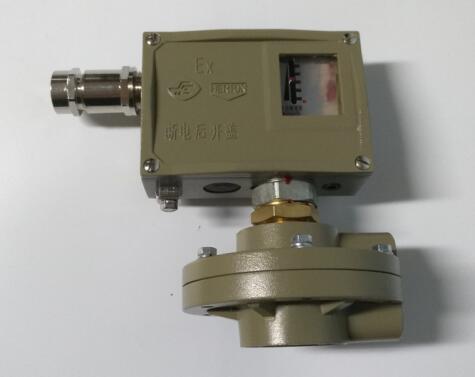

D520M/7DD防爆型差压控制器简介

上海远东仪表厂生产的D520M/7DD防爆型差压控制器采用膜片式传感器，控制灵敏度高。其防爆等级deⅡCT5,可用于空气等一般气体介质和水、油等液体介质。控制器的设定值可调，调节范围0……25KPa。

主要技术性能

◆微动开关：防爆等级dⅡCT6（隔爆型）

◆防爆外壳：防爆等级eⅡ（增安型）

◆接线端子：本产品经国家仪器仪表防爆安全监督检验站检验合格

◆工作粘度：<1×10^-3m²/s

◆防爆等级：ExdeⅡCT5

◆外壳防护等级：IP54

◆环境温度：0℃～55℃

◆介质温度：温度工作温度0～60℃，短时工作温度95℃。若超出以上温度必须有足够长的冷却导压管（3米以上）和在控制器前装上缓冲器，待介质在缓冲器前冷却至规定温度后，才可以打开缓冲器中的高低压截止阀。

◆安装位置：带玻璃板的盖板应垂直于水平方向，同时最好膜片垂直于水平面

◆抗振性能：Max:10m/s2

◆重复性误差：≤2%

◆触点容量：DC250V  0.25A(阻性) 60Wmax ；AC250V  5A(阻性) 1250VAmax

工作原理

当工作介质（空气或中性气体，水，液压油，润滑油等）的压力作用在不同的传感压力元器件（膜片、波纹管、活塞）上，通过传感压力元器件产生形变量来反映工作介质的压力大小，并通过栏杆弹簧等机械机构，最终触发或启动控制器内部的微动开关，同时输出检测信号或控制信号。

使用选型

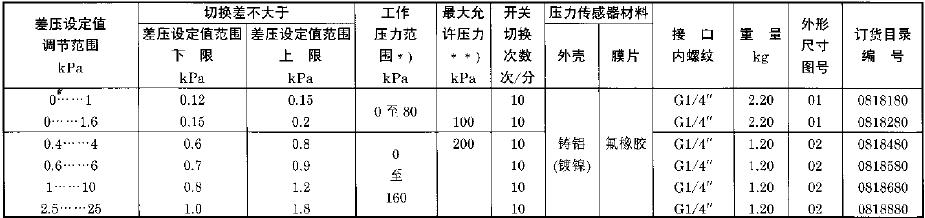

◆D520M/7DD切换差不可调差压控制器

注：*)为高压口的介质压力范围；**)在实际工作中，二个压力口介质的短暂峰值压力也不能超过此值。

安装图片

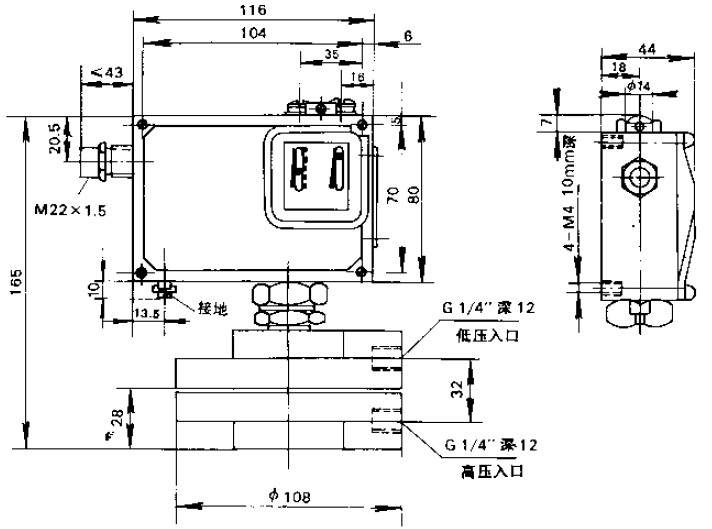

◆外形及安装尺寸，图号（01）板式安装

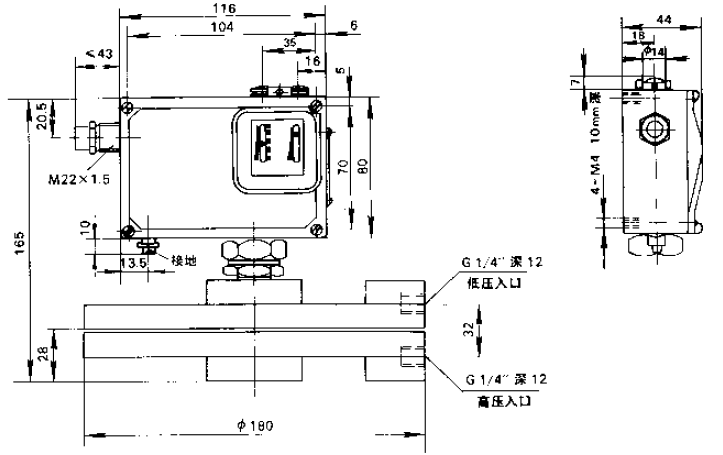

◆外形及安装尺寸，图号（02）板式安装

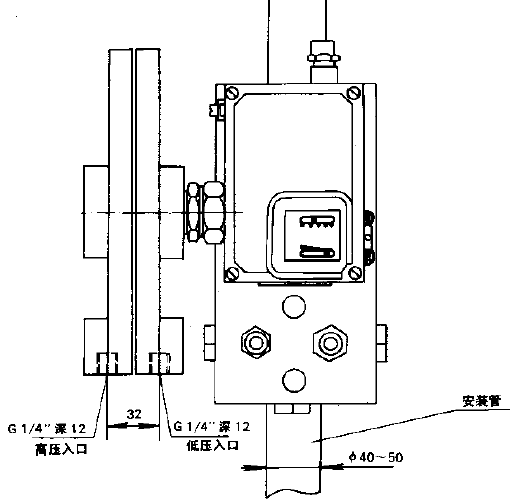

◆外形及安装尺寸，图号（01，02）管式安装
