D505/7DZ双触点压力控制器

D505/7DZ压力控制器简介

上海远东仪表厂生产的D505/7DZ双触点压力控制器采用无泄漏活塞式的传感器，控制灵敏度高。可用于含油雾的压宿空气及其它对压力传感器材料无腐蚀作用的含油雾气体和液压油，水油乳蚀液及润滑性能良好的中性液体介质。控制器的设定值可调，调节范围0.3……23Mpa。

主要技术性能

用于含油雾的压宿空气、液压油、水油乳蚀液及其它对压力传感器材料无腐蚀作用的气体和润滑性能良好的中性液体介质

◆工作粘度：<1×10^-3m²/s

◆开关元件：微动开关

◆外壳防护等级：IP54

◆环境温度：-5℃～40℃

◆介质温度：0℃～100℃

◆安装位置：压力接口垂直向下（允许倾斜15°）

◆抗振性能：Max:20m/s2

◆重复性误差：≤2.5%

◆同步性误差：≤0.5%（指下切换值的同步误差*2）

◆触点容量：AC220V  6A(阻性)600VA

工作原理

当工作介质（空气或中性气体，水，液压油，润滑油等）的压力作用在不同的传感压力元器件（膜片、波纹管、活塞）上，通过传感压力元器件产生形变量来反映工作介质的压力大小，并通过栏杆弹簧等机械机构，最终触发或启动控制器内部的微动开关，同时输出检测信号或控制信号。

使用选型

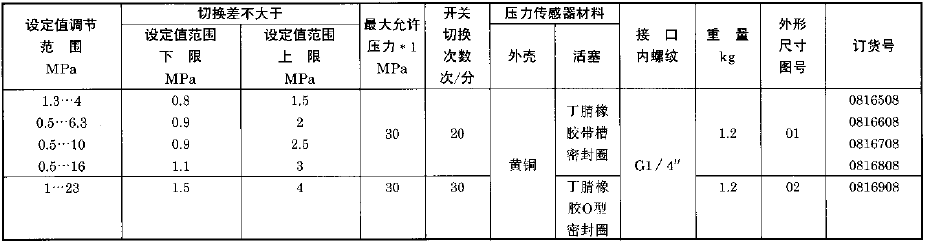

◆D505/7DZ切换差不可调压力控制器

注：1.在实际工作中，即使短暂的压力峰值也不能超过此值；2.要求上切换值同步，应在订货中注明。

安装图片

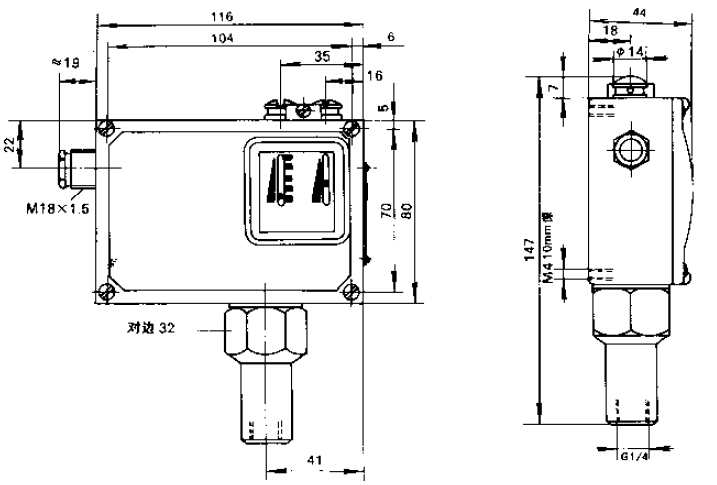

◆外形及安装尺寸，图号（01）

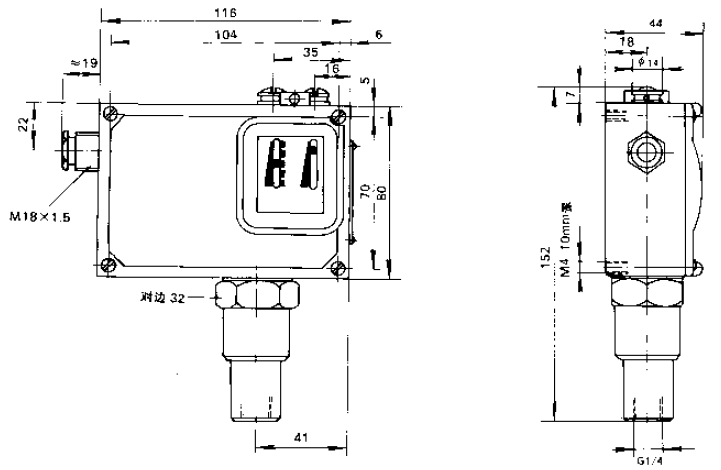

◆外形及安装尺寸，图号（02）
